Charting

AgenaTrader hat ein neuartiges Chart-Container Konzept in dem es möglich ist:

Einzelne Chart in einem Tab darzustellen
Mehrere Charts zum selben Instrument in einem Charting-Bereich zu präsentieren:
- EinzelChart-Gruppen
- ListChart-Gruppen (LCG)
- TabChart-Gruppen (TCG)
- Chart Galerie
- Dynamic Scanner

Die Navigation innerhalb des Charts kann anhand:

der Chart-Navigation: Maus oder
der Chart-Navigation: Tastatur erfolgen.

Auf der unteren linken Seite des Diagramms können Sie Statusindikatoren sehen:

Dieses Kapitel umfasst die Maus-Funktionalitäten bei der Anwendung der AgenaTrader-Plattform.

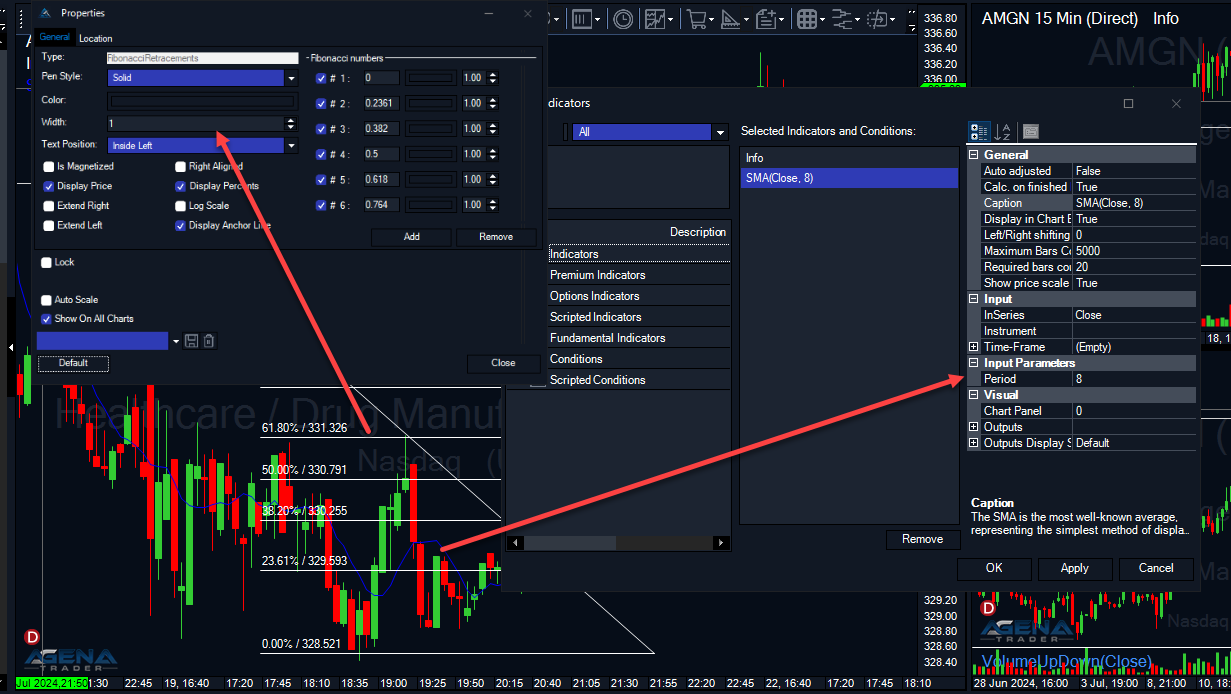

Doppelklick auf Indikator oder Zeichenobjekt

Mit einem Doppelklick auf einen Indikator, ein Indikatorpanel bzw. ein Zeichenobjekt, öffnet sich der jeweilige ParameterDialog. Wird z.B. ein Indikator doppelgeklickt, so wird dieser in der Indikator-Liste im Dialog automatisch ausgewählt.

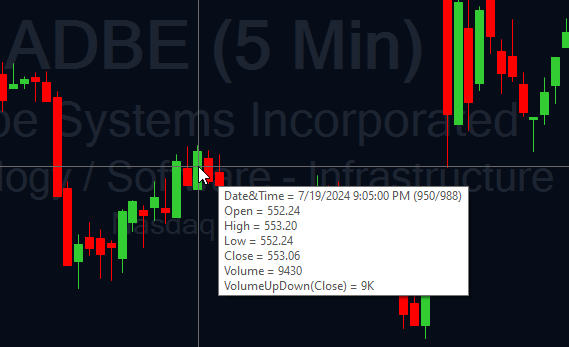

Klick in den Charting-Bereich

Ein Klick in den Chart-Bereich mit der linken Maus-Taste öffnet die Daten-Box.

In der Daten-Box findet man alle wichtigen Informationen zur Preisperiode (z.B. Kerze) in dessen Bereich sich der Mauszeiger gerade befindet:

Date&Zeit
Eröffnungskurs
Hoch
Tief
Schlusskurs
Volumen
bzw. die Werte der sich am Chart befindlichen Indikatoren.

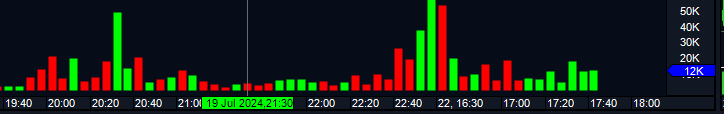

Zeit-Skala

Die horizontale Zeit-Skala beinhaltet je nach ausgewählter Zeiteinheit die Zeitmarken des Charts. In Intraday-Charts sieht man den Tagesumbruch als Datum+Zeit, alle anderen Zeitmarken werden im HH:MM bzw. HH:MM:SS Format dargestellt.

Ist der CrossHair-Pointer aktiviert, so wird das aktuelle Datum/Zeit in einem gefärbten Bereich hervorgehoben.

Mit gedrückter linker Maustaste in der Zeit-Skala kann der Chart nach links/rechts verschoben werden. Mit gedrückter rechter Maustaste in der Zeit-Skala kann der Chart horizontal gezoomt werden.

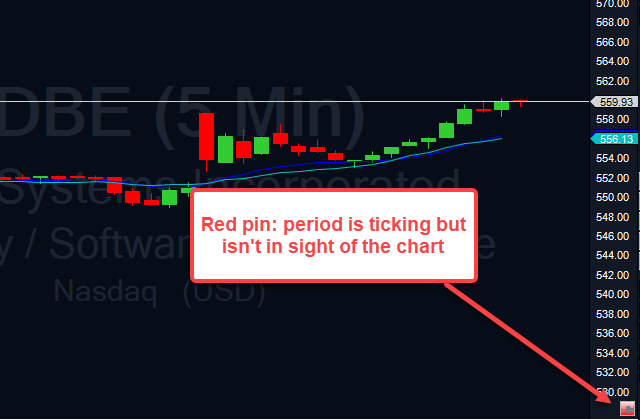

Das ein Chart nicht in seiner Ursprungsposition ist bzw. ein Teil des Charts verschoben und/oder verdeckt ist, erkennt man am Vorhandensein eines Pfeils rechts oben im Chart.

Mit einem Doppelklick auf die Zeitlinie bzw. einem Einfachklick auf den Pfeil, wird der verstellte Chart wieder in seine Originalposition gebracht.

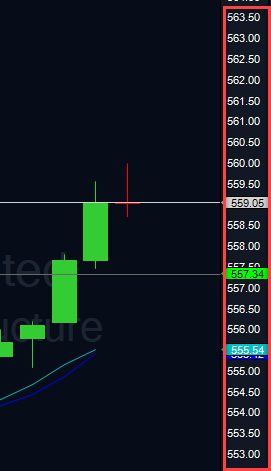

Preis-Skala

Die vertikale Preis-Skala beinhaltet im Chart-Panel die unterschiedlichen Preise bzw. die Preis-Marken verschiedenster Chart-Objekte wie:

Aktueller Preis
Indikatorenwerte
Werte von Horizontalen Linien u.A.

Mit gedrückter linker Maustaste in der Preis-Skala kann der Chart nach oben/unten verschoben werden. Mit gedrückter rechter Maustaste in der Preis-Skala kann der Chart vertikal gezoomt werden.

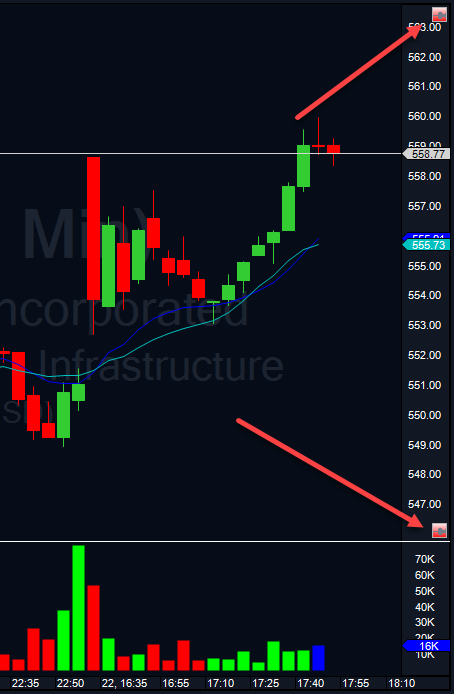

Autoskalierung nach Veränderung des Charts

Sind die Pins im Chart sichtbar, so bedeutet dies, dass der Autoscale-Modus für den Chart deaktiviert ist (der Chart richtet sich nicht mehr automatisch aus). Sind die Kerzen nun nach oben bzw. nach unten aus dem Chart geschoben worden und tickt der Chart, so färbt sich das jeweilige Pin-Icon rot, damit man erkennt, dass sich die aktuellen Kerzen nicht im sichtbaren Bereich des Charts befinden. Ein Klick auf einen der Pins aktiviert den Autoskalierungs-Modus wieder und richtet den Chart korrekt aus.

Mausrad

Mit Ctrl(Strg)-Mausrad kann man den Chart vertikal zoomen.

Mit Alt-Mausrad kann man den Chart horizontal zoomen.

Preis&Zeit Skalierung

Wenn die STRG (CTRL) Taste gedrückt und gehalten wird sowie die linke Maustaste gedrückt ungehalten wird, ist es möglich die Preis & Zeit Achse gleichzeitig zu scalieren.

Wie man mit der Tastatur durch den Chart navigieren kann, kann man sich mit den Tastenkombinationen einstellen bzw. verändern.

Sie können über den ChartContainer ein Chart wie folgt anzeigen lassen:

Klicken Sie in der Hauptmenüleiste auf Haupt -> Neu -> Chart Container und wählen dort EinzelChart aus oder

Am Chart-Definitions Popup kann man folgende Werte eingeben:

Parameter

Bedeutung

Instrument

Periodenart

Sekunden, Minuten, Stunden, Tage, usw.

Intervall

Ist das Interval zur Periodenart (z.B. 5 Minuten auf dem Bild)

Anzahl Kerzen

Definert die Anzahl der Perioden

Zeitabstand

Hier kann ein Zeitraum definiert werden zu dem der Chart angezeigt wird. Days back bestimmt die Länge der Historie in die Vergangenheit.

Template

Beim Bestätigen der Eingabe wird ein einzelner Chart geöffnet, welcher am Arbeitsplatz platziert werden kann, wie z.B. im u.a. Fall in eine bereits bestehende Tab-Gruppierung.

Die zuletzt getätigten Charteinstellungen werden immer beibehalten und beim nächsten Mal als Voreinstellung wieder angeboten.

Möchte man für ein Instrument mehrere Zeiteinheiten angezeigt bekommen, so kann man dies durch Auswahl der EinzelChart-Gruppe erreichen.

Öffnen Sie die EinzelChart-Gruppe wie folgt:

Klicken Sie in der Hauptmenüleiste auf Haupt -> Neu -> Chart Container und wählen dort EinzelChart-Gruppe aus oder

Im Dialogfenster kann man folgende Werte eingeben:

Parameter

Bedeutung

Instrument

Anzahl Kerzen

Definert die Anzahl der Perioden

Zeitabstand

Hier kann ein Zeitraum definiert werden zu dem der Chart angezeigt wird: Days back bzw. Start-Datum bis End-Datum

Zeiteinheiten

Hinzufügen

Vorlage

Durch Drücken des OK-Button öffnet sich nun der Chart.

Jetzt können Sie über Einstellungen -> ChartGruppe -> ContainerStyle setzen die Anordnung der Charts verändern.

Eine ListChart-Gruppe ist ein Chartcontainer, welcher einen Scanner und einen Chartingbereich beinhaltet. Im Chartingbereich können sich 1 - 4 Charts in unterschiedlichen Zeiteinheiten befinden, die mit der Scannerliste verlinkt sind.

Öffnen Sie die ListChart-Gruppe wie folgt:

Klicken Sie in der Hauptmenüleiste auf Haupt -> Neu -> Chart Container und wählen dort ListChart-Gruppe aus oder

Im ListChart-Gruppen Definitions-Popup können folgende Werte eingegeben werden:

Parameter

Bedeutung

Instrument List

Fav.

Mit einem Klick können Sie Ihre Favoriten "Instrument List" bestimmen. Die ausgewählte Liste wird beim nächsten Anlegen einer LCG/TCG als erste Auswahlmöglichkeit angeführt.

Price Style

Candle-, Bar-, Line-Chart, u.a. oder wenn man eine Vorlage ausgewählt hat "From Template".

Anzahl Kerzen

Definert die Anzahl der Perioden

Zeitabstand

Hier kann ein Zeitraum definiert werden zu dem der Chart angezeigt wird: Days back bzw. Start-Datum bis End-Datum

Vordefinierte Zeiteinheiten

Hinzufügen

Vorlage

Durch Drücken des OK-Button öffnet sich nun die ListChart-Gruppe.

Jetzt können Sie über Einstellungen -> ChartGruppe -> ContainerStyle setzen die Anordnung der Charts verändern.

Doppelclick auf den Splitter-Bar zwischen Chart und LCG Scanner verkleinert den Scanner bis auf die SymbolSpalte bzw. bis auf die Größe der erste Spalte.

Das Kontextmenü einer ListChartGroup sieht folgendermaßen aus (im nächsten Teil sind die einzelnen Funktionen beschrieben):

ListChart-Gruppe neu laden

Lesen Sie bitte mehr dazu in dem Kapitel: Kontextmenü des Scanners: Instrumentliste neu laden.

AgenaTrader ++ (plus plus) setups funktionieren auch in der EinzelChart-Gruppe.

Eine TabChart-Gruppe ist ein Chartcontainer, welcher eine Vielzahl von Charts zu unterschiedlichen Instrumenten gleichzeitig öffnet und die Instrumentbezeichnungen in einer BottomTab-Leiste zur Auswahl anbietet.

Im Chartingbereich können sich 1 - 4 Charts in unterschiedlichen Zeiteinheiten befinden. AgenaTrader schafft es ohne weiteres 100e Instrument mit jeweils 3 Charts in unterschiedlichen Zeiteinheiten anzuzeigen. Alle Charts in einem TabChart-Gruppen Container werden Realtime mit Daten versorgt. Öffnen Sie die TabChart-Gruppe wie folgt:

Klicken Sie in der Hauptmenüleiste auf Haupt -> Neu -> Chart Container und wählen dort TabChart-Gruppe aus oder

Am TabChart-Gruppen Definitions Popup können folgende Werte eingegeben werden:

Parameter

Meaning

Instrument List

Die Bezeichnung der Instrumentliste, welche die Bottom-Tab Liste aufbauen soll; kann entweder manuell bzw. aus der DropDown-Liste ausgewählt werden.

Fav.

Mit einem Klick können Sie Ihre Favoriten "Instrument List" bestimmen. Die ausgewählte Liste wird beim nächsten Anlegen einer LCG/TCG als erste Auswahlmöglichkeit angeführt.

Price Style

Candle-, Bar-, Line-Chart, u.a. oder wenn man eine Vorlage ausgewählt hat "From Template"

Anzahl Kerzen

Definert die Anzahl der Perioden

Zeitabstand

Hier kann ein Zeitraum definiert werden zu dem der Chart angezeigt wird: Days back bzw. Start-Datum bis End-Datum

Vordefinierte Zeiteinheiten

Hinzufügen

Vorlage

Durch Drücken des OK-Button öffnet sich nun die TabChart-Gruppe.

Jetzt können Sie über Einstellungen -> ChartGruppe -> ContainerStyle setzen die Anordnung der Charts verändern.

Das Kontextmenü einer ListChartGroup sieht folgendermaßen aus (im nächsten Teil sind die einzelnen Funktionen beschrieben):

Lesen Sie bitte mehr dazu in dem Kapitel: Chart Toolbar: Chart-Gruppe.

Bewegliche Bottom-Tabs

Die Bottom-Tabs der TabChartGruppe können mit festgehaltener linken Maustaste an die gewünschte Position verschoben werden.

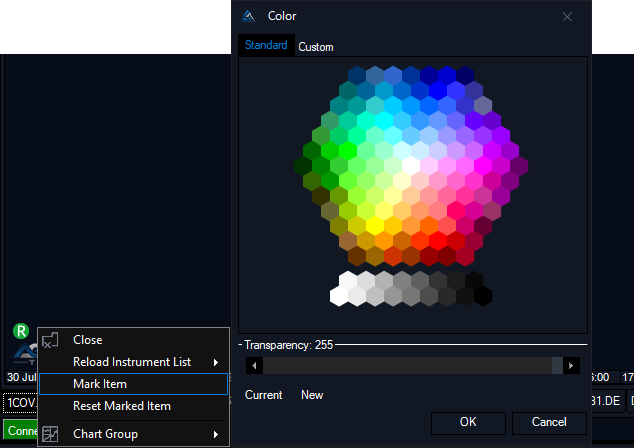

Farbliche Hinterlegung der Bottom-Tabs

Mit einem Rechtsklick auf ein Symbol, kann für dieses unter dem Menüpunkt Eintrag markieren eine Farbe ausgewählt werden, und durch Reset Marked Item entfernt werden.

AgenaTrader++ plusplus Setups in TabChart-Gruppen

Ist AgenaTrader++ plusplus in einem Chart der TabChartGruppe aktiviert, so werden beim Auftreten eines Setups die Vorschlags-Orders in den Chart gelegt. Darüber hinaus sieht man durch die Markierung mit dem grauen Punkt, in welcher ChartGruppe der TabChartGruppe Vorschlags-Orders (also ein Setup) vorhanden sind.

Weiter wird eine Long-Position in einer ChartGruppe der TabChartGruppe mit einem grünen Punkt und eine Short-Position in einer ChartGruppe der TabChartGruppe mit einem roten Punkt gekennzeichnet.

TabChart-Gruppe neu laden

TabChartGruppen-Listen sind von Instrumentlisten zu unterscheiden. Wenn man z.b. seine Instrumentliste (Currency-LongList) erweitert, so landen die neu hinzugefügten Instrumente nicht automatisch in der TabChart-Gruppe, sondern die TabChart-Gruppe muss mit der Instrumentliste (Currency-LongList) neu geladen werden.

Man hat in AgenaTrader die Möglichkeit, über Instrument-Liste neu laden mehrere Instrumentlisten auszuwählen (zu selektieren). Diese Information wird für die jeweilige TabChart-Gruppe gespeichert. Nun genügt z.B. ein tägliches,... Reload Selected im Menü um die veränderte(n) Liste(n) mit einem Mausklick neu zu laden.

Dies ist z.B. dann sinnvoll, wenn man sich jeden Tag die aktuellen Werte einer dynamischen Instrumentenliste oder eines Screener Presets holen möchte.

Chart Galerie Actionbar

Der ActionBar befindet sich rechts vom Chart und ist mit diversen Funktionen bestückt um die Ergonomie zu verbessern.

Es gibt ein paar neue Features nur für Galerien:

Achtung! Details zu den Standardfunktionen finden Sie hier ActionBar.

Ermöglicht, einen Wert in zahlreichen Zeitperioden anzuzeigen.

Sie können über den ChartContainer ein Chart wie folgt anzeigen lassen:

Klicken Sie in der Hauptmenüleiste auf Haupt -> Neu -> Chart Container-> Chart Galerie und wählen dort EinzelChart Galerie aus oder

Am Chart-Definitions Popup kann man folgende Werte eingeben:

Parameter

Bedeutung

Instrument

Anzahl Kerzen

Legen Sie hier die Anzahl der Kerzen fest

Zeitabstand

Hier kann ein Zeitraum definiert werden zu dem der Chart angezeigt wird. Days back bestimmt die Länge der Historie in die Vergangenheit. Das End-Datum kann nicht verändert werden und bleibt immer das aktuelle Datum und Uhrzeit.

Zeiteinheiten

Wählen Sie hier die gewünschten Zeiteinheiten aus unserer Liste. Sie können im Allgemeine Einstellungen->ActionBar->Zeiteinheiten auch weitere eigene hinzfügen und dann zusätzlich anwählen.

Hinzufügen

Template

Beispiel:

Hier können Sie eine Listen-basierte Chartgalerie erstellen, in der Sie mehrere Werte in zahlreichen Zeitperioden sehen können

Öffnen Sie die ListChart Galerie wie folgt:

Klicken Sie in der Hauptmenüleiste auf Haupt -> Neu -> Chart Container-> Chart Galerie und wählen dort ListChart-Gruppe Galerie aus oder

Im Dialogfenster kann man folgende Werte eingeben:

Parameter

Bedeutung

Instrument List

Fav.

Mit einem Klick können Sie Ihre Favoriten "Instrument List" bestimmen. Die ausgewählte Liste wird beim nächsten Anlegen einer LCG/TCG als erste Auswahlmöglichkeit angeführt.

Anzahl Kerzen

Definiert die Anzahl der Kerzen

Zeitabstand

Hier kann ein Zeitraum definiert werden zu dem der Chart angezeigt wird: Days back bzw. Start-Datum bis End-Datum

Zeiteinheiten

Wählen Sie hier die gewünschten Zeiteinheiten aus unserer Liste. Sie können im Allgemeine Einstellungen->ActionBar->Zeiteinheiten auch weitere eigene hinzfügen und dann zusätzlich anwählen.

Hinzufügen

Vorlage

Beispiel

Erlaubt Ihnen, eine Tab-basierte Chartgalerie zu erstellen, in der Sie mehrere Werte in zahlreichen Zeiteinheiten ansehen können

Öffnen Sie die TabChart Galerie wie folgt:

Klicken Sie in der Hauptmenüleiste auf Haupt -> Neu -> Chart Container -> Chart Galerie und wählen dort TabChart-Gruppe Galerie aus oder

Im TabChart-Gruppen Kontextmenü können folgende Werte eingegeben werden:

Parameter

Meaning

Instrument List

Die Bezeichnung der Instrumentliste, welche die Bottom-Tab Liste aufbauen soll; kann entweder manuell oder aus der DropDown-Liste ausgewählt werden. Die Instrument Liste sollte weniger als 100 Instrumente enthalten.

Fav.

Mit einem Klick können Sie Ihre Favoriten "Instrument List" bestimmen. Die ausgewählte Liste wird beim nächsten Anlegen einer LCG/TCG als erste Auswahlmöglichkeit angeführt.

Anzahl Kerzen

Definert die Anzahl der Kerzen. Sie sollten maximal 1000 Bars laden

Zeitabstand

Hier kann ein Zeitraum definiert werden zu dem der Chart angezeigt wird: Days back bzw. Start-Datum bis End-Datum/Sie sollten maximal 1000 Bars laden

Vordefinierte Zeiteinheiten

Wählen Sie hier die gewünschten Zeiteinheiten aus unserer Liste. Sie können im Allgemeine Einstellungen->ActionBar->Zeiteinheiten auch weitere eigene hinzfügen und dann zusätzlich anwählen.

Hinzufügen

Vorlage

Beispiel

Erstellen Sie eine Diagrammgalerie, um mehrere Wertpapiere in zahlreichen Zeiträumen anzuzeigen.

Sie können über den EinzelChart Galerie für Instrumentenliste ein Chart wie folgt anzeigen lassen:

Klicken Sie in der Hauptmenüleiste auf Haupt -> Neu -> Chart Container ->Chart Galerie und wählen dort EinzelChart Galerie für Instrumentenliste aus oder

Bitte beachten Sie, dass das Laden von Charts auf 100 Instrumente beschränkt ist, jedoch kann man händisch weitere Instrumente hinzufügen. Am Chart-Definitions Popup kann man folgende Werte eingeben:

Parameter

Bedeutung

Instrument List

Die Bezeichnung der Instrumentliste, welche die Bottom-Tab Liste aufbauen soll; kann entweder manuell bzw. aus der DropDown-Liste ausgewählt werden. Die Instrument Liste sollte weniger als 100 Instrumente enthalten.

Fav.

Mit einem Klick können Sie Ihre Favoriten "Instrument List" bestimmen. Die ausgewählte Liste wird beim nächsten Anlegen einer LCG/TCG als erste Auswahlmöglichkeit angeführt.

Anzahl Kerzen

Definert die Anzahl der Kerzen. Sie sollten maximal 1000 Bars laden

Zeitabstand

Zeiteinheit

Wählen Sie hier die gewünschten Zeiteinheiten aus unserer Liste. Sie können im Allgemeine Einstellungen->ActionBar->Zeiteinheiten auch weitere eigene hinzfügen und dann zusätzlich anwählen.

Hinzufügen

Template

Beispiel

Öffnen Sie den Dynamic Scanner über Haupt-> Neu->Chart Container->Dynamic Scanner und wählen Sie aus der Liste ein Template aus, das für den Dynamic Scanner verwendet werden soll.

Der DynamicScanner wird geöffnet und sammelt nun automatisch alle verfügbaren Signale ein, die in einer Ihrer geöffneten Charts/ChartGruppen aktiv sind. Per default wird nach allen AnalyzerSessions gesucht, also nach jedem Signal, das Sie in einer Ihrer AnalyzerSessions aktiviert haben.

Wenn Sie die Anzeige auf bestimmte Sessions beschränken möchten, wählen Sie einfach die Sessions aus dem Dropdownmenü aus, für die der DynamicScanner die Signale sammeln soll.

Show open trades: Wenn aktiviert, zeigt Dynamic Scanner offene Trades an Show open orders: Wenn aktiviert, zeigt Dynamic Scanner offene Aufträge an

Der DynamicScanner ist nun das einzige Tab im AgenaTrader, auf das Sie Ihren Fokus legen müssen. Sie müssen nicht mehr zwischen einzelnen Tabs wechseln und prüfen, ob Sie Signale bekommen, jedes Signal landet automatisch im DynamischenScanner und Sie können ganz bequem die Orders für alle aktiven Signale setzen.

Jedes neue Signal das im DynamicScanner angezeigt wird, erscheint mit fetter Schrift im Symbolnamen. Sobald Sie einmal auf das Signal klicken, wird das Signal als „gesehen“ angenommen und der Symbolname erscheint wieder in normaler Schrift. Dieses Verhalten soll Ihnen dabei helfen, den Überblick darüber zu behalten, welche Signale Sie schon geprüft haben, und welche gerade neu in den DynamicScanner geladen wurden.

Sobald irgendwo in Ihrem AgenaTrader wieder ein neues Signal generiert wird, wird dieses sofort und in realtime im DynamicScanner angezeigt.

Mit dem DynamicScanner wird Ihr täglicher Handel noch einen Schritt bequemer und Sie müssen sich ab sofort nur mehr auf ein einziges Tab im AgenaTrader konzentrieren, Ihre Orders setzen und die Tradeverwaltung anschließend wieder an den AT++ Algorithmus abgeben.

Bitte beachten Sie: Wenn Sie im AT++ Manager eine neue Session anlegen, wid diese nicht automatisch in den Dynamic Scanner übernommen, solange dieser aktiv ist. Um Ihre neue Session in den Dynamic Scanner zu übernehmen, müssen Sie ihn schließen und neu öffnen. Danach finden Sie Ihre Session unter "Aktive Sessions".

Lassen Sie sich mit dem DynamicScanner einen weiteren Arbeitsschritt abnehmen und konzentrieren Sie sich zu 100% nur noch auf die direkte Handelsentscheidung, ob Sie eine Vorschlagorder in den Markt legen oder nicht – das ist halbautomatischer Handel in Perfektion!
